Определение нормальной густоты цементного раствора



Определение нормальной густоты цементного теста

Нормальной густотой цементного теста называется такая консистенция его, при которой пестик прибора Вика не дохо­дит до дна кольца на 5-7 мм. Нормальную густоту цемент­ного теста характеризуют количеством воды затворения, вы­раженным в процентах от массы цемента.

Согласно ГОСТ 310.3, для определения нормальной густоты теста 400 г цемента, отвешенные с точностью до 1 г, помещают в чашку и делают в цементе углубление, куда в один прием вливают воду, отвешенную или отмеренную с точностью до 0,5г или 0,5 мл. После этого углубление немед­ленно заполняют цементом и спустя 30с осторожно пере­мешивают. Затем тесто энергично растирают стальной лопат­кой попеременно во взаимно перпендикулярных направленн­ых. Продолжительность перемешивания цемента с водой — 5 мин, считая с момента вливания воды.

Перед испытанием следует убедиться в том, что стержень прибора свободно опускается, а также проверить нулевое по­казание прибора, для чего пестик приводят в соприкоснове­ние с металлической или стеклянной пластинкой, на которой расположено кольцо. В случае отклонений от нуля шкалу приборов соответствующим образом передвигают; кольцо ипластинку протирают машинным маслом.

Приготовленным цементным тестом в один прием напол­няют кольцо, пять-шесть раз встряхивают его, постукивая пластинкой, на которой расположено кольцо, о стол. Затем избыток теста срезают смоченным водой ножом и им же за­глаживают поверхность теста.

После этого приводят пестик в центре кольца в соприкос­новение с поверхностью теста и закрепляют стержень винтом. Вслед за тем, быстро отвинчивая закрепляющий винт, осво­бождают стержень и предоставляют пестику свободно погру­жаться в тесто. Через 30 с с момента освобождения стерж­ня отсчитывают погружение по шкале.

Если консистенция теста не соответствует требованиям (пестик опускается ниже 5 или выше 7 мм), то вновь затворяют тесто, увеличивая или уменьшая количество воды в зависимости от глубины погружения пестика.

Количество воды, добавляемой для получения теста нормальной густоты, выражают в процентах от массы цемента и определяют с точностью до 0,25%.

Количество воды (в процентах от массы цемента), необ­ходимое для получения цементного теста нормальной густо­ты, называется водопотребностью цемента.

Водопотребность портландцемента находится в пределах от 22 до 28%. При введении активных минеральных добавок осадочного происхождения (диатомита, трепела, опоки) водопотребность цемента повышается и может достигнуть 32-37%.

По ГОСТ 30744 цементное тесто для определения нормальной густоты и сроков схватывания цемента приготавливают механизированным способом с помощью смесителя планетарного типа с вращением лопасти вокруг собственной оси и перемещением ее по периметру чаши.

Перед испытанием каждую пробу цемента просеивают через сито №09. Воду в количестве, необходимом (ориентировочно) для получения цементного теста нормальной густоты, выливают в чашу смесителя, предварительно протертую влажной тканью, затем осторожно в течение 5-10 с высыпают 500 г цемента и включают смеситель на малую скорость. Время окончания высыпания цемента в воду считают началом затворения. Через 90 с смеситель останавливают на 15 с, в течение которых скребком снимают тесто, налипшее на стенках чаши, сдвигая его в середину чаши. Затем вновь включают смеситель на малую скорость и продолжают перемешивание еще в течение 90 с. Суммарное время перемешивания цементного теста должно составлять 3 мин, не считая времени остановки. Приготовленное цементное тесто быстро за один прием переносят в кольцо, установленное на пластинке, заполняя его с избытком, но без уплотнения или вибрации. Далее определение нормальной густоты проводят аналогично требованиям ГОСТа 310.3.

Дата добавления: 2015-08-01 ; просмотров: 1858 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Определение нормальной густоты цементного теста

Цементным тестом называется однородная пластичная подвижная смесь цемента с водой.

Пластичность цементного теста характеризуется его нормальной густотой.

Нормальной густотой цементного теста считают такую его консистенцию (водоцементное отношение В/Ц, выраженное в процентах), при которой пестик прибора Вика, погруженный в заполненное цементным тестом кольцо, не доходит на 5-7 мм до пластинки, на которой установлено кольцо конической формы.

За нормальную густоту цементного теста принимают количество воды затворения, выраженное в процентах от массы цемента, при котором достигается нормированная консистенция цементного теста.

Для цементов на разных заводах-производителях нормальная густота может колебаться от 20 до 35 %. Знание нормальной густоты цементного теста необходимо для дальнейших испытаний цемента (определения сроков схватывания, равномерности изменения объема (расширения) цемента). Чем меньше значение нормальной густоты цементного теста, тем более плотный бетон можно изготовить (большая подвижность бетонных и растворных смесей при меньшем содержании воды).

От величины нормальной густоты зависит расход воды при изготовлении бетонных и растворных смесей заданной пластичности и, следовательно, плотность, прочность, морозостойкость готовых материалов и изделий.

Нормальная густота зависит от вещественного состава цемента, количества и вида гидравлических или инертных добавок, тонкости помола цемента и фазового состава клинкера.

Читайте также:  Маркировка цемента м400 д20

Определение нормальной густоты цементного теста проводят по п.1 ГОСТ 310.3-76 «ЦЕМЕНТЫ. МЕТОДЫ ОПРЕДЕЛЕНИЯ НОРМАЛЬНОЙ ГУСТОТЫ, СРОКОВ СХВАТЫВАНИЯ И РАВНОМЕРНОСТИ ИЗМЕНЕНИЯ ОБЪЕМА» на приборе Вика (рис. 4.4) с использованием металлического пестика диаметром 10 мм и длиной 50 мм.

Масса подвижного стержня прибора вместе с пестиком должна быть 300+2 г.

Перед началом испытания проверяют свободное падение подвижного стержня прибора, чистоту пестика, положение стрелки, которая должна стоять на 0 при соприкосновении пестика со стеклянной пластинкой, смазывают кольцо и пластинку тонким слоем машинного масла.

Рис. 4.4 – Прибор Вика по ГОСТ 310.6-76

1 — цилиндрический металлический стержень; 2 — обойма станины;

3 — стопорное устройство; 4 — указатель; 5 — шкала; 6 — пестик; 7 – игла

Для приготовления цементного теста отвешивают 400 г испытываемого цемента, высыпают его в сферическую металлическую чашу (рис. 4.5а), предварительно протертую влажной тканью. Затем в цементе делают углубление, куда в один прием вливают предварительно отмеренную воду в количестве, необходимом для получения цементного теста нормальной густоты. Количество воды для первого пробного затворения цемента может быть ориентировочно принято 110-112 см 3 , т. е. 25-28 % от массы цемента.

Углубление, в которое была налита вода, с помощью стальной лопатки (рис. 4.5б) заполняют цементом и через 30 с после этого осторожно перемешивают, а затем энергично растирают тесто лопаткой во взаимно перпендикулярных направлениях, периодически поворачивая чашку на 90°. Продолжительность перемешивания и непрерывного растирания с момента затворения цемента водой – 5 мин.

а) б)

Рис. 4.5 – Чаша (а) и лопатка для перемешивания (б)

После окончания перемешивания цементное тесто укладывают в один прием в кольцо, которое пять-шесть раз встряхивают, постукивают пластинкой с прижатым к ней кольцом о поверхность стола. Избыток цементного теста срезают ножом, предварительно протертым влажной тканью. Кольцо на стеклянной пластинке ставят под стержень прибора Вика, пестик приводят в соприкосновение с поверхностью теста в центре кольца и закрепляют его в таком положении зажимным винтом. Затем быстро отвинчивают зажимной винт, и стержень вместе с пестиком свободно погружается в тесто. Через 30 с с момента освобождения стержня по шкале прибора фиксируют глубину погружения пестика.

Густота цементного теста считается нормальной, если пестик не доходит до стеклянной пластинки на 5-7 мм. Если он, погружаясь в цементное тесто, остановится выше, то опыт повторяют с большим количеством воды, а если ниже – с меньшим, добиваясь погружения пестика на глубину, соответствующую нормальной густоте теста. Количество добавляемой воды для получения теста нормальной густоты, % от массы цемента, определяют с точностью до 0,25 %.

Источник

ГОСТ 310.3-76 Цементы. Методы определения нормальной густоты, сроков схватывания и равномерности изменения объема

МЕТОДЫ ОПРЕДЕЛЕНИЯ НОРМАЛЬНОЙ ГУСТОТЫ,

СРОКОВ СХВАТЫВАНИЯ И РАВНОМЕРНОСТИ ИЗМЕНЕНИЯ ОБЪЕМА

Cements. Methods for determination of standard consistency, times of setting and soundness

Дата введения 01.01.78

Настоящий стандарт распространяется на все виды цемента и устанавливает методы испытаний для определения нормальной густоты, сроков схватывания цементного теста, а также равномерности изменения объема цемента.

1. ОПРЕДЕЛЕНИЕ НОРМАЛЬНОЙ ГУСТОТЫ ЦЕМЕНТНОГО ТЕСТА

Прибор Вика с иглой и пестиком.

Кольцо к прибору Вика.

Мешалка для приготовления цементного теста.

1.1.1. Прибор Вика (черт. 1) имеет цилиндрический металлический стержень 1, свободно перемещающийся в обойме станины 2. Для закрепления стержня на требуемой высоте служит стопор-нос устройство 3. Стержень снабжен указателем 4 для отсчета перемещения его относительно шкалы 5, прикрепленной к станине. Шкала имеет цену деления 1 мм.

При определении нормальной густоты цементного теста в нижнюю часть стержня вставляют металлический цилиндр-пестик 6.

При определении сроков схватывания пестик заменяют иглой 7.

Пестик должен быть изготовлен из нержавеющей стали с полированной поверхностью. Игла должна быть изготовлена из стальной жесткой нержавеющей проволоки с полированной поверхностью и не должна иметь искривлений. Поверхность пестика и иглы должна быть чистой.

1 — цилиндрический металлический стержень; 2 — обойма станины;

3 — стопорное устройство; 4 — указатель; 5 — шкала; 6 — пестик; 7 — игла

Массу перемещающейся части прибора сохраняют взаимной перестановкой пестика и иглы. Отдельные детали перемещающейся части прибора подбирают таким образом, чтобы их общая масса находилась в пределах (300±2) г.

Размеры иглы и пестика должны соответствовать указанным на черт. 2 и 3.

1.1.2. Кольцо к прибору Вика и пластинка, на которую устанавливают кольцо, должны быть изготовлены из нержавеющей стали, пластмассы или другого не впитывающего воду материала. Форма и размеры кольца должны соответствовать указанным на черт. 4.

1.1.3. Мешалка для приготовления цементного теста должна отвечать требованиям соответствующих технических условий.

1.1.4. При отсутствии в лаборатории механизированной мешалки для приготовления цементного теста применяют чашу сферической формы (черт. 5), изготовленную из нержавеющей стали.

Читайте также:  Цементная шпатлевка под обои

Рабочая часть иглы

Рабочая часть пестика

Кольцо к прибору Вика

Лопатку для перемешивания цементного теста изготовляют из упругой нержавеющей стали. Основные размеры лопатки указаны на черт. 6.

(Измененная редакция, Изм. № 1).

1.2. Проведение испытаний

1.2.1. Нормальной густотой цементного теста считают такую консистенцию его, при которой пестик прибора Вика, погруженный в кольцо, заполненное тестом, не доходит на 5-7 мм до пластинки, на которой установлено кольцо.

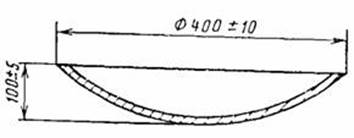

Чаша для затворений

Лопатка для перемешивания

(Измененная редакция, Изм. № 1).

Нормальную густоту цементного теста характеризуют количеством воды затворения, выраженным в процентах от массы цемента.

1.2.2. Пробу цемента подготавливают по ГОСТ 310.1 .

1.2.3. Перед началом испытания проверяют, свободно ли опускается стержень прибора Вика, а также нулевое показание прибора, соприкасая пестик с пластинкой, на которой расположено кольцо. При отклонении от нуля шкалу прибора соответствующим образом передвигают.

Кольцо и пластинку перед началом испытаний смазывают тонким слоем машинного масла.

1.2.4. Для ручного приготовления цементного теста отвешивают 400 г цемента, высыпают в чашу, предварительно протертую влажной тканью. Затем делают в цементе углубление, в которое вливают в один прием воду в количестве, необходимом (ориентировочно) для получения цементного теста нормальной густоты. Углубление засыпают цементом и через 30 с после прилипания воды сначала осторожно перемешивают, а затем энергично растирают тесто лопаткой.

Продолжительность перемешивания и растирания составляет 5 мин с момента приливания воды.

Цементное тесто на механической мешалке готовят в соответствии с прилагаемой к мешалке инструкцией.

1.2.5. После окончания перемешивания кольцо быстро наполняют в один прием цементным тестом и 5-6 раз встряхивают его, постукивая пластинку о твердое основание. Поверхность теста выравнивают с краями кольца, срезая избыток теста ножом, протертым влажной тканью. Немедленно после этого приводят пестик прибора в соприкосновение с поверхностью теста в центре кольца и закрепляют стержень стопорным устройством, затем быстро освобождают его и предоставляют пестику свободно погружаться в тесто. Через 30с с момента освобождения, стержня производят отсчет погружения по шкале. Кольцо с тестом при отсчете не должно подвергаться толчкам. При несоответствующей консистенции цементного теста изменяют количество воды и вновь затворяют тесто, добиваясь погружения пестика на глубину, указанную в п. 1.2.1 . Количество добавляемой воды для получения теста нормальной густоты определяют с точностью до 0,25 %.

2. ОПРЕДЕЛЕНИЕ СРОКОВ СХВАТЫВАНИЯ

Аппаратура — по п. 1.1.

Автоматический прибор для определения сроков схватывания.

2.2.1. Перед началом испытания проверяют, свободно ли опускается стержень прибора Вика, а также нулевое отклонение прибора, как указано в п. 1.2.3. Кроме того, проверяют чистоту, поверхности и отсутствие искривлении иглы. Иглу прибора доводят до соприкосновения с поверхностью цементного теста нормальной густоты, приготовленного и уложенного в кольцо по п.п. 1.2.4 и 1.2.5. В этом положении закрепляют стержень стопором, затем освобождают стержень, давая игле свободно погружаться в тесто. В начале испытания, пока тесто находится в пластичном состоянии, во избежание сильного удара иглы о пластинку допускается слегка ее задерживать при погружении в тесто. Как только тесто загустеет настолько, что опасность повреждения, иглы будет исключена, игле дают свободно опускаться. Момент начала схватывания определяют при свободном опускании иглы.

Иглу погружают в тесто через каждые 10 мин, передвигая кольцо после каждого погружения для того, чтобы игла не попадала в прежнее место. После каждого погружения иглу вытирают.

Во время испытания прибор должен находиться в затененном месте, где нет сквозняков, и не должен подвергаться сотрясениям.

2.2.2. Началом схватывания цементного теста считают время, прошедшее от начала затворения (момента прилипания воды) до того момента, когда игла не доходит до пластинки на 2-4 мм. Концом схватывания цементного теста считают время от начала затворения до момента, когда игла опускается в тесто не более чем на 1-2 мм.

(Измененная редакция, Изм. № 1).

2.2.3. Сроки схватывания цементного теста на приборе с автоматической записью определяют в соответствии с инструкцией, прилагаемой к прибору.

3. ОПРЕДЕЛЕНИЕ РАВНОМЕРНОСТИ ИЗМЕНЕНИЯ ОБЪЕМА ЦЕМЕНТА

Аппаратура — по п. 1.1.

Автоклав с рабочим давлением не менее 2,1 МПа.

Бачок для испытания кипячением.

Ванна с гидравлическим затвором.

(Измененная редакция, Изм. № 1).

3.1.1. Бачок для испытания кипячением с регулятором уровня воды. Внутри бачка помещают съемную решетчатую полку для лепешек, которая находится на расстоянии не менее 5 см от дна бачка. Уровень воды в бачке должен перекрывать лепешки на 4-6 см в течение всего времени кипячения. Бачок с водой нагревают на любом нагревательном приборе, обеспечивающем доведение воды в бачке до кипения за 30-45 мин.

Читайте также:  Состав известкового цементного раствора для штукатурки

3.1.2. Ванны с гидравлическим затвором для хранения образцов (черт. 7) изготавливают из стойкого к коррозии материала (оцинкованная сталь). В ваннах устанавливают решетки для размещения на них образцов. Под решеткой всегда должна быть вода.

Ванна с гидравлическим затвором

3.2. Проведение испытаний

3.2.1. Для испытания на равномерность изменения объема цемента готовят тесто нормальной густоты согласно п.п. 1.2.4 и 1.2.5 .

Две навески теста массой 75 г каждая, приготовленные в виде шариков, помещают на стеклянную пластинку, предварительно протертую машинным маслом. Постукивают ею о твердое основание до образования из шариков лепешек диаметром 7-8 см и толщиной в середине около 1 см. Лепешки заглаживают смоченным водой ножом от наружных краев к центру до образования острых краев и гладкой закругленной поверхности.

3.2.2. Приготовленные по п. 3.2.1 лепешки хранят в течение (24±2) ч с момента изготовления в ванне с гидравлическим затвором, а затем подвергают испытанию кипячением.

3.2.3. По истечении времени хранения по п. 3.2.2 . две цементные лепешки вынимают из ванны, снимают с пластинок и помещают в бачок, с водой на решетку. Воду в бачке доводят до кипения, которое поддерживают в течение 3 ч, после чего лепешки в бачке охлаждают и производят их внешний осмотр немедленно после извлечения из воды.

3.2.4. Цемент соответствует требованиям стандарта в отношении равномерности изменения объема, если на лицевой стороне лепешек не обнаружено радиальных, доходящих до краев, трещин или сетки мелких трещин, видимых невооруженным глазом или в лупу, а также каких-либо искривлений и увеличения объема лепешек. Искривления обнаруживают при помощи линейки, прикладываемой к плоской поверхности лепешки, при этом обнаруживаемые искривления не должны превышать 2 мм на краю или в середине лепешки. Допускается в первые сутки после испытаний появление трещин усыхания, не доходящих до краев лепешек, при условии сохранения звонкого звука при постукиваний лепешек одна о другую. Образцы лепешек, выдержавших и не выдержавших испытание на равномерность изменения объема, приведены на черт. 8 .

3.2.5. В случае, когда содержание оксида магния Mg О в клинкере, из которого был изготовлен испытуемый цемент, составляет более 5 %, следует дополнительно провести испытание равномерности изменения объема в автоклаве. Это испытание проводят только для цементов, выдержавших испытание по п. 3.2.3.

Лепешку из теста, приготовленную по п. 3.2.1 и хранимую по п. 3.2.2, вместо кипячения подвергают обработке в автоклаве по следующему режиму: подъем давления от атмосферного до 2,1 МПа -в течение 60-90 мин, выдержка при давлении 2,1 МПа -в течение 3 ч, снижение давления от 2,1 МПа от атмосферного -около 60 мин. После этого лепешку извлекают из автоклава, охлаждают до температуры помещения и немедленно ее осматривают.

Лепешки, выдержавшие испытания на равномерность изменения объема

Лепешки, не выдержавшие испытания на равномерность изменения объема

Разрушение Радиальные трещины

Лепешки, не выдержавшие испытания на равномерность изменения объема.

Лепешки, выдержавшие испытания на

равномерность изменения объема

Результаты испытания оценивают по п. 3.2.4.

(Введен дополнительно, Изм. № 1).

4. ПРОВЕРКА АППАРАТУРЫ

4.1. Поверке подлежит прибор Вика для определения нормальной густоты и сроков схватывания цементного теста.

4.2. Поверку проводят в соответствии с утвержденными инструкциями с периодичностью не реже одного раза в год.

4.3. Поверяемые параметры прибора Вика приведены в таблице.

Поверяемые узлы или детали

Диаметр, отсутствие искривлений

4. Падающие части в сборе

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Министерством промышленности строительных материалов СССР

Государственным комитетом СССР по делам строительства

Министерством энергетики и электрификации СССР

Н. П. Штейерт, М.А. Астахова, канд. техн. наук; 3. Б. Энтин, канд. техн. наук; В.П. Рязин, канд. техн. наук; Л. А. Малинина, д-р техн. наук; Л.С. Клюева, канд. техн. наук (руководители темы); Б. И. Подобрянская; Л. С. Гейдарова; Л. А. Левейкес; Е. Т. Яшина; М. И. Бруссер, канд. техн. наук; Н. А. Комарова; Ю. М. Милянцевич; В. Б. Судаков, канд. техн. наук; Ц. Г. Гинзбург, канд. техн. наук; А. А. Борисов, канд. техн. наук; Н. Е. Микиртумова

2. ВНЕСЕН Министерством промышленности строительных материалов СССР

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 14.10.76 № 169

4. ВЗАМЕН ГОСТ 310-60 в части определения нормальной густоты, сроков схватывания и равномерности изменения объема

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. Переиздание (ноябрь 1992 г.) с Изменением № 1, утвержденным в августе 1984 г. (ИУС 1-85)

1. ОПРЕДЕЛЕНИЕ НОРМАЛЬНОЙ ГУСТОТЫ ЦЕМЕНТНОГО ТЕСТА .. 1

2. ОПРЕДЕЛЕНИЕ СРОКОВ СХВАТЫВАНИЯ .. 3

3. ОПРЕДЕЛЕНИЕ РАВНОМЕРНОСТИ ИЗМЕНЕНИЯ ОБЪЕМА ЦЕМЕНТА .. 4
